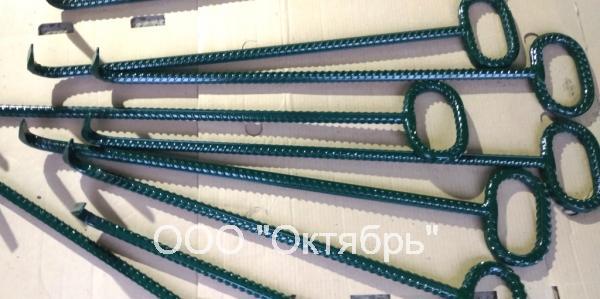

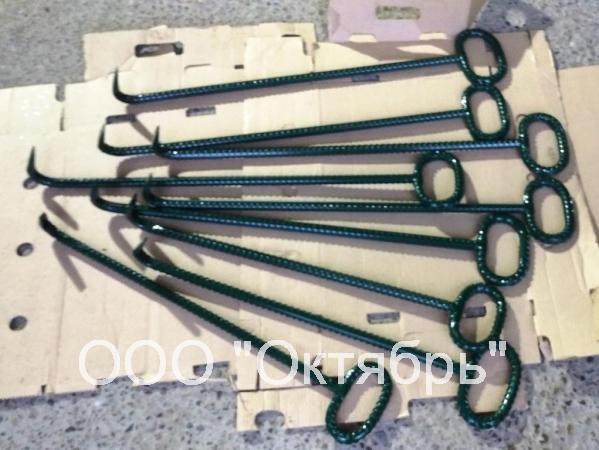

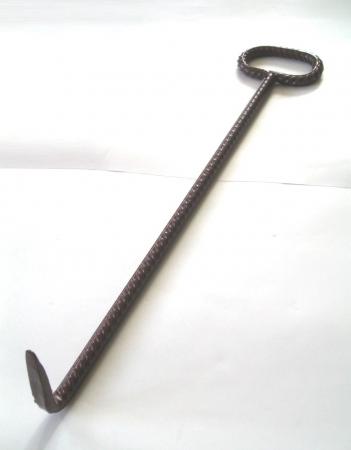

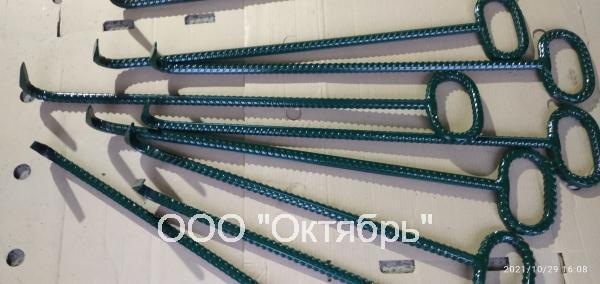

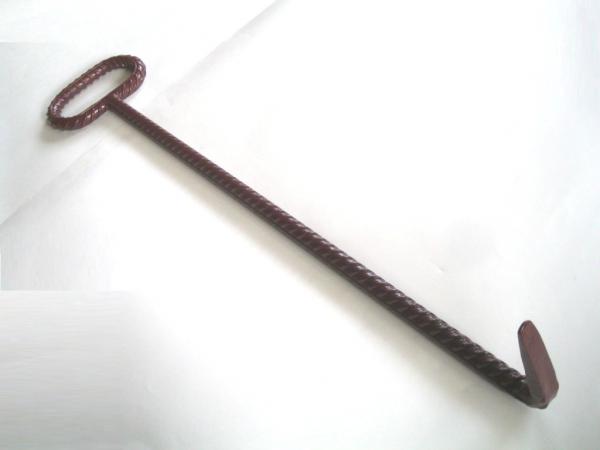

Крюк пожарный арматурный КПА-16-500

На пожарах возникает необходимость разборки строительных и технологических конструкций для выявления скрытых очагов горения, выпуска дыма, подачи огнетушащих веществ, организации спасательных работ. Для вскрытия люков колодцев, задвижек, перегородок, дверей и прочих заградительных коммуникаций в электротелекоммуникационных, сантехнических и фортификационных сооружениях и конструкциях предназначен крюк КПА-16-500. При проведении других такелажных работ, прилагаемая на крюк КПА нагрузка, должна быть направлена исключительно по оси несущего стержня, недопустимо воздействие боковой нагрузки.

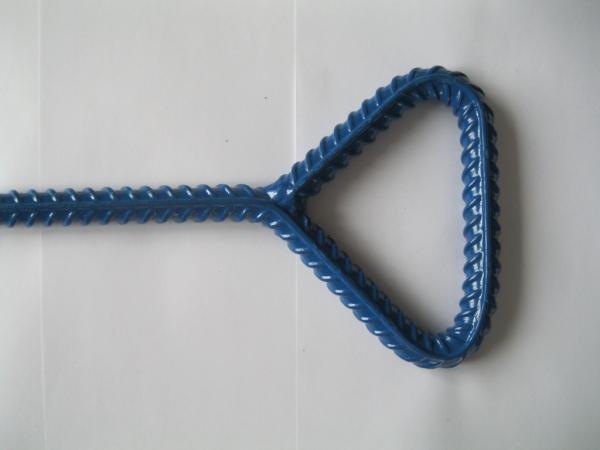

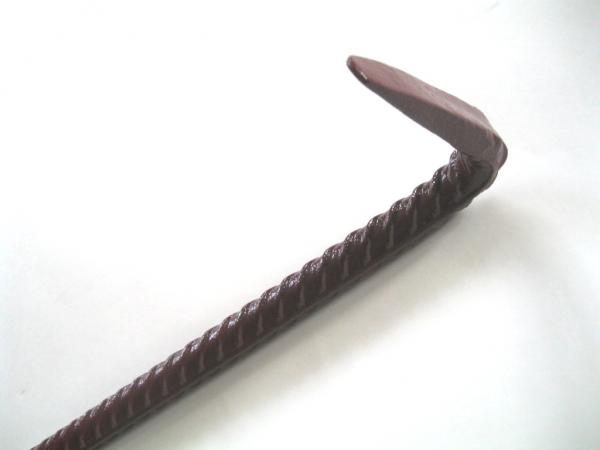

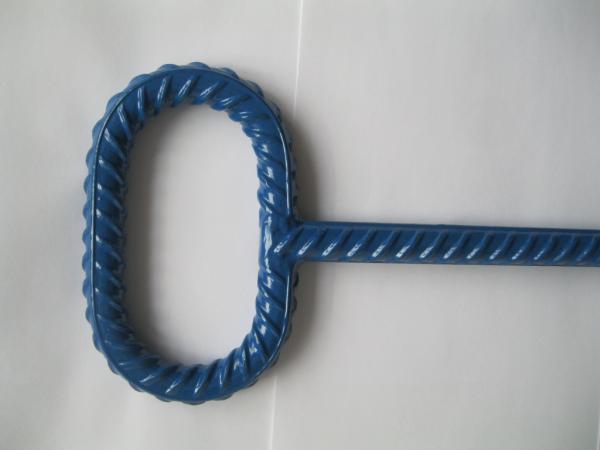

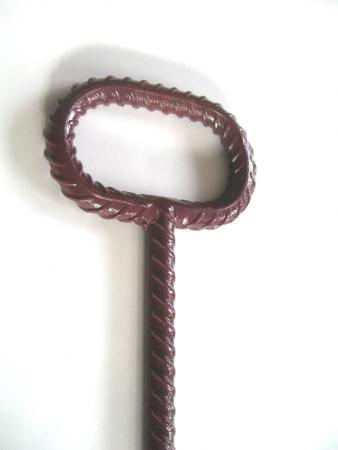

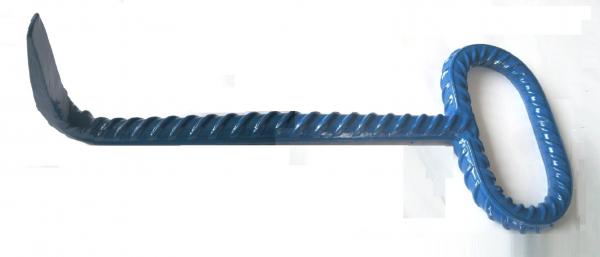

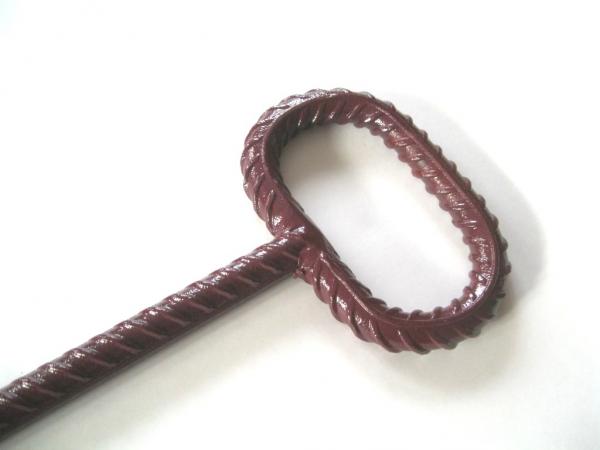

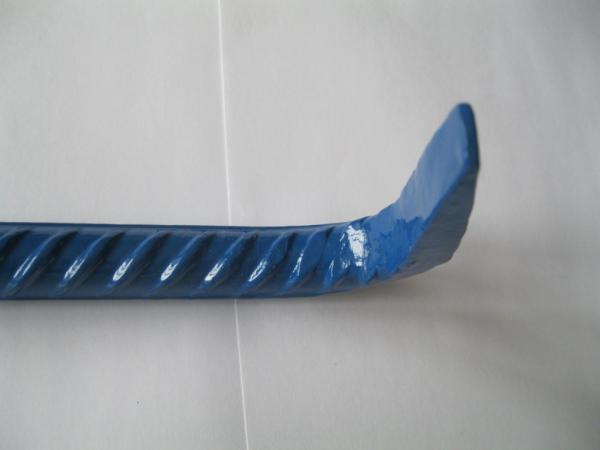

У крюков КПА загиб крюка выполнен в ОДНОЙ ПЛОСКОСТИ с плоскостью рукоятки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

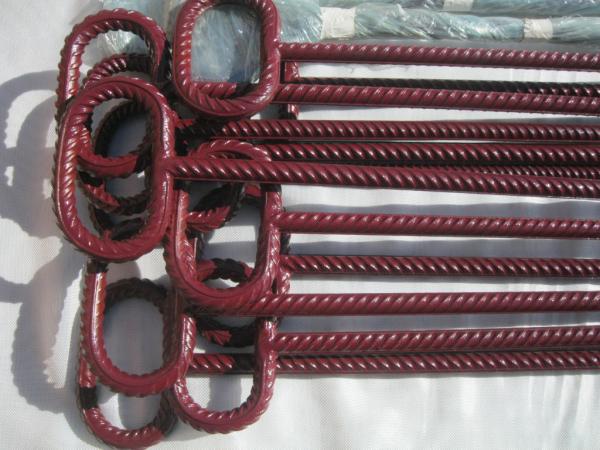

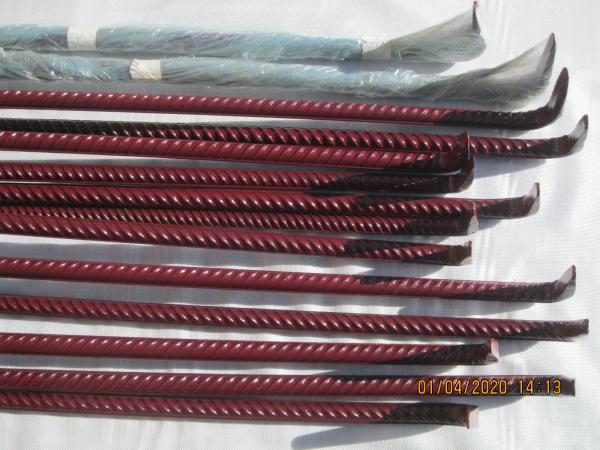

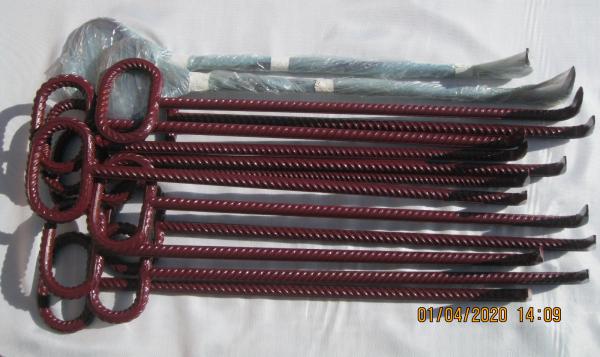

Крюк металлический КПА-16-500, изготовлен из сортового арматурного проката, покрытие стального стержня лакокрасочное КРАСНОГО ЦВЕТА.

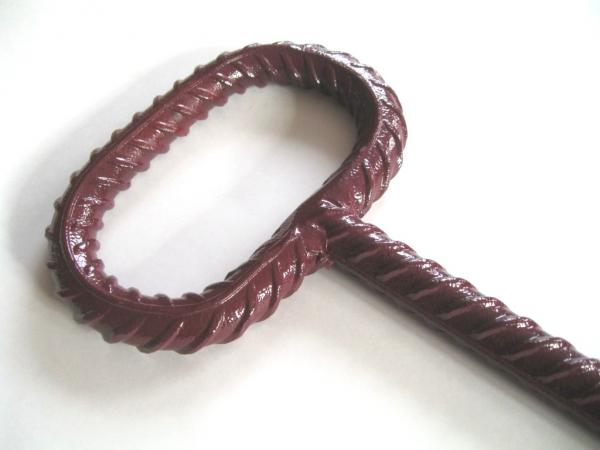

Наименование показателя Значение Lg–длина крюка расчетная, мм 500; Lr– длина проема рукоятки, мм 120; Br– ширина проема рукоятки, мм 60; Ra– размерность марки арматуры 16; Sk –расчетное сечение стержня по ребрам, мм 18; Lk – длина зацепа крюка, мм 80; Масса, кг 1,4.

РУЧНОЙ АВАРИЙНО СПАСАТЕЛЬНЫЙ И ПОЖАРНЫЙ ИНСТРУМЕНТ (РПИ)

ОКП 48 5485 3000

Устройство РПИ

На пожарах возникает необходимость разборки строительных и технологических конструкций для выявления скрытых очагов горения, выпуска дыма, подачи огнетушащих веществ, организации спасательных работ.

К ручному немеханизированному инструменту относятся пожарные багры, ломы, крюки, топоры, столярные ножовки, ножницы для резки электропроводов. По желанию заказчика в комплект оборудования пожарных автомобилей может включаться и другой инструмент, например, гидравлические ножницы для резки арматуры. На рис. 8.1. показаны общие виды багров и ломов.

 Инструмент для выполнения первоочередных

Первоначальные аварийно-спасательные работы (ПАСР), связанные с тушением пожаров, представляют собой боевые действия по спасанию людей и оказанию первой доврачебной помощи пострадавшим, а также эвакуацию имущества.

Эти работы в основном выполняются боевыми расчетами с использованием штатных средств спасания и немеханизированного инструмента, которыми укомплектованы пожарные автоцистерны и автонасосы.

Немеханизированный инструмент используется также для разборки строительных и технологических конструкций для выявления скрытых очагов горения, выпуска дыма, предотвращения горения.

К ручному немеханизированному инструменту относятся: пожарные багры, ломы, крюки, топоры, столярные ножовки, ножницы для резки электропроводов. По желанию заказчика в комплект оборудования автоцистерны может включаться и другой инструмент, например гидравлические ножницы для резки арматуры. На рис. 1.13 представлены общие виды багров и ломов.

Пожарные багры предназначены для разборки кровель, стен, перегородок, стропил и других частей конструкций зданий и растаскивания горючих материалов. На пожарах используют багры двух типов.

Багор пожарный металлический (БПМ) (рис.1.13, а) состоит из крюка, копья, металлического стержня и рукоятки. Стержень изготовлен из трубы диаметром 20 мм. Крюк и копье изготовлены из стали Ст45 и подвергаются термической обработке. Крюк и металлическое кольцо приварены к стержню. Этими баграми укомплектовываются пожарные автомобили.

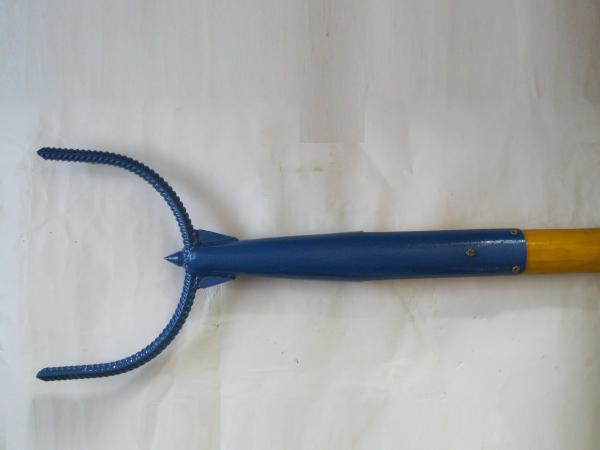

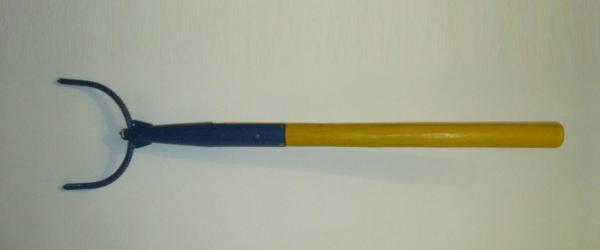

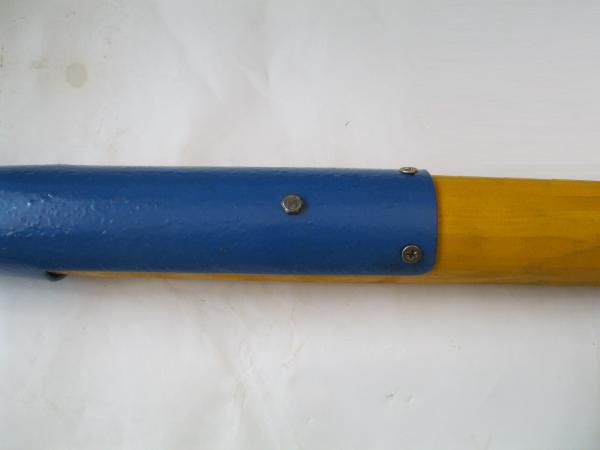

Рекомендуем заказать и купить изготовленные по эскизу заказчика черенки древка багровища больших диаметров: 41мм, 42мм, 44мм, 45мм, 46мм, 48мм, 50мм, 51мм, 52мм, 54мм, 55мм, 56мм, 58мм, 60мм, 61мм  для насадки опорного инструмента багров и рогачей. Древко черенок багровище круглое отесанное, ошкуренное окрашенное, различной длины: 2м, 3м, 4м, 5м, 6м, предназначено для насаживания на него ручного опорно-поддерживающего инструмента, а именно багров и рогачей, которые в собранном виде применяются при выполнении различного рода работ на «воздушных» электротелекоммуникационных линиях и на погрузочно-разгрузочных работах.

Важно отметить, что наряду со стандартными размерами крупногабаритных черенков ООО "Октябрь" планирует производить изготовление багровище по эскизам  заказчиков.

Для удобства заказчиков предлагается тарировочная  таблица стандартных труб выпускаемых на предприятиях Российской Федерации.

Таблицу в приложении эксель можно получить по емейл oktabr.net@mail.ru или запросить по телефону 8-905-66-20-362

В текстовом редакторе таблица имеет следующий вид:

Рекомендация для выбора древка черенка по диаметрам (мм):   41,  42,  44,  45,  46, 48,  50,  51,  52,  54,  55,  56,  58,  60,  61,  62
Толщина Стенки пмо Борский Трубный Завод    1, 5  2, 0  2, 5  3, 0    1, 5  2, 0    1, 5  2, 0  2, 5    не Бор:  2, 8  3, 2  4, 0    1, 5  2, 0  3, 0    1, 5  2, 0  2, 5  3, 0    1, 5  2, 0  2, 5  3, 0    не Бор:  3, 0  3, 5  4, 0    не Бор:  3, 0  3, 5  4, 5    2, 0  2, 5  3, 0    1, 5  2, 0    1, 5    3    2, 0  3, 0  4, 0
Наружный Диаметр Трубы     38    40    42    43    45    48    51    53    54    57    60    63, 5    65    76
Внутренний Диаметр Трубы     32,  33,  34,  35    36,  37    37,  38,  39    35,  37,  40    39,  41,  42    42,  43,  44,  45    45,  46,  47,  48    45,  46,  47    45,  47,  48    51,  52,  53    54,  57    60, 5    59    68,  70,  72
Минимальный Диаметр Черенка    33    37    38    36    40    43    46    46    46    52    55    61    60    69
Максимальный Диаметр Черенка    40    42    44    45    47    50    53    55    56    59    62    66    67    78
Рекомендуемый Диаметр Черенка     36,   38    38,  40    40,   42    40,  42    42,   45    42,   45,    48    48,   50,   51    48,   50,   51    50,   51,   54    54,   56    56,   61    61    61,  65    70,  75,  80

Применение указанных инструментов регламентировано Правилами выполнения работ по обслуживанию ЛЭП и ЛЭС и Инструкциями по выполнению такелажных работ. Древко-черенок изготавливается из сортовой древесины, подразделяется по длине, степени обработки и наличию защитного покрытия.
