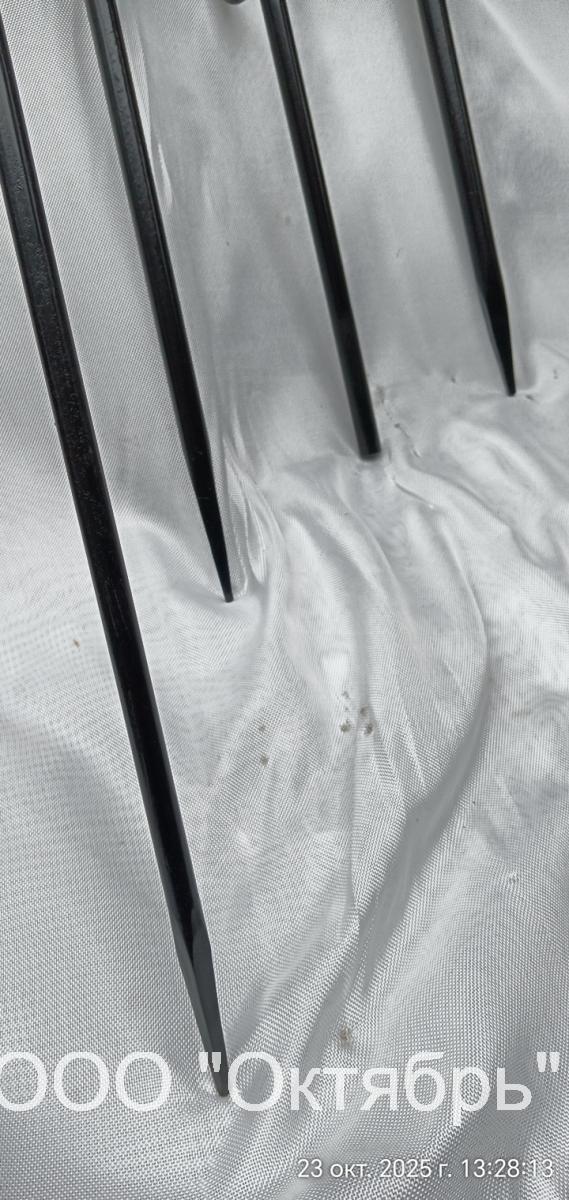

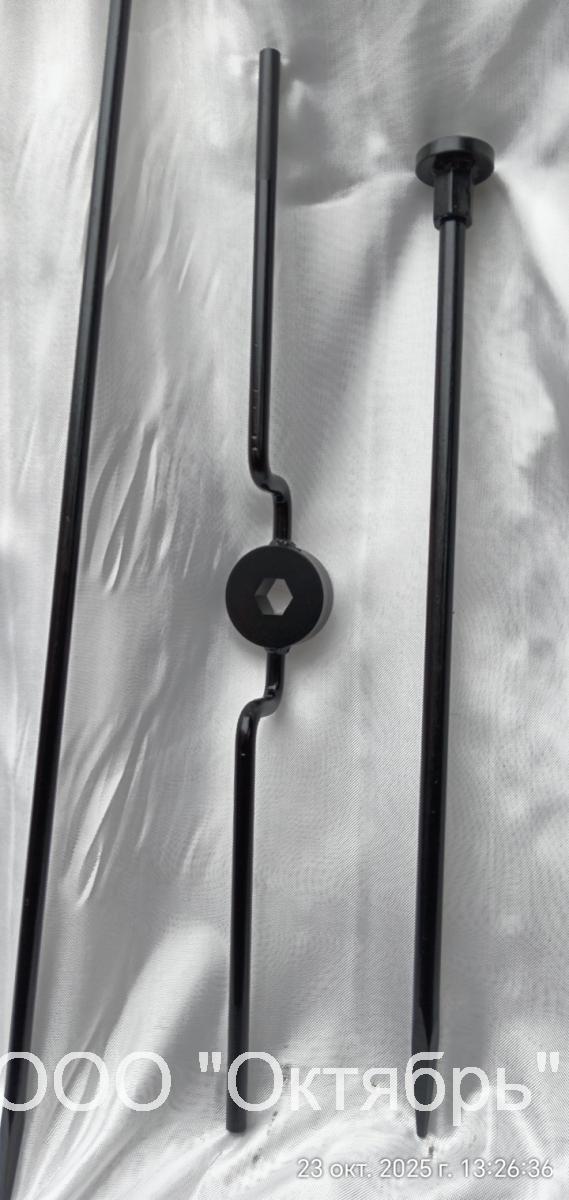

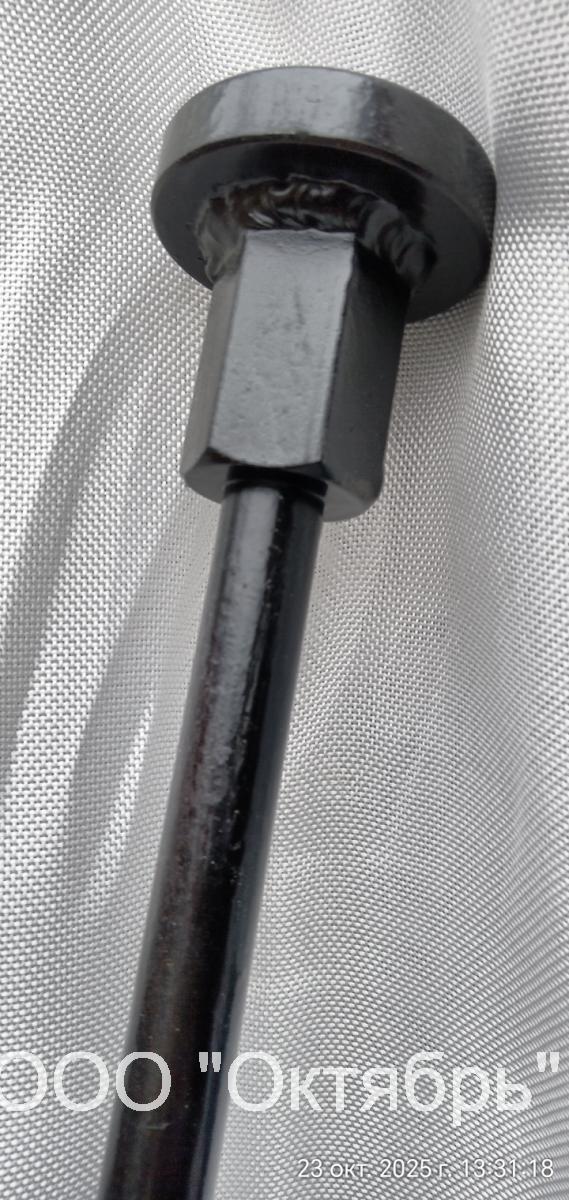

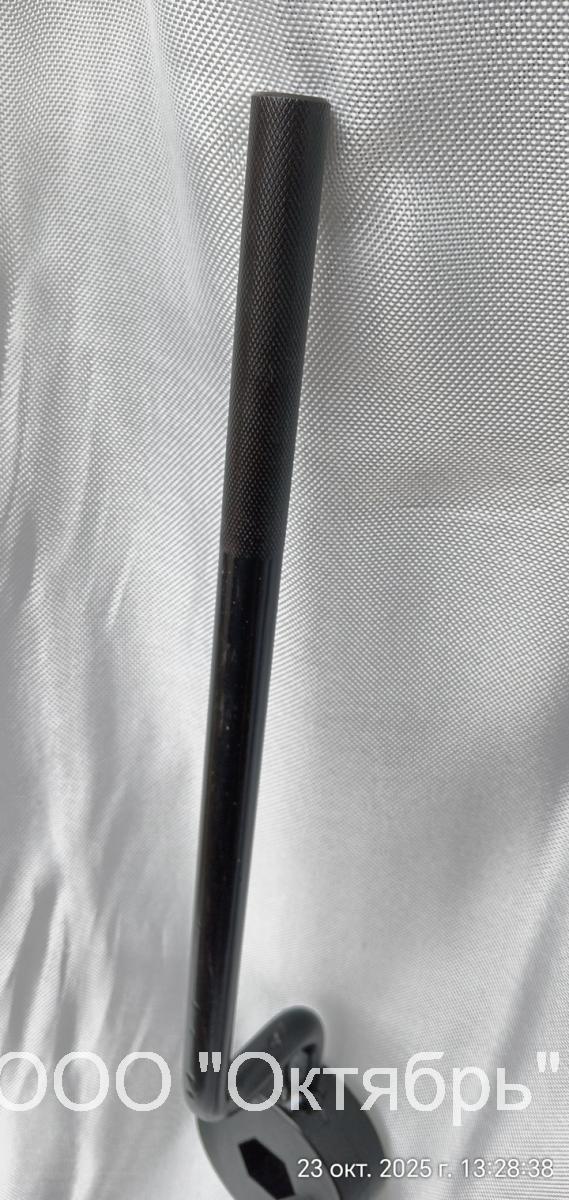

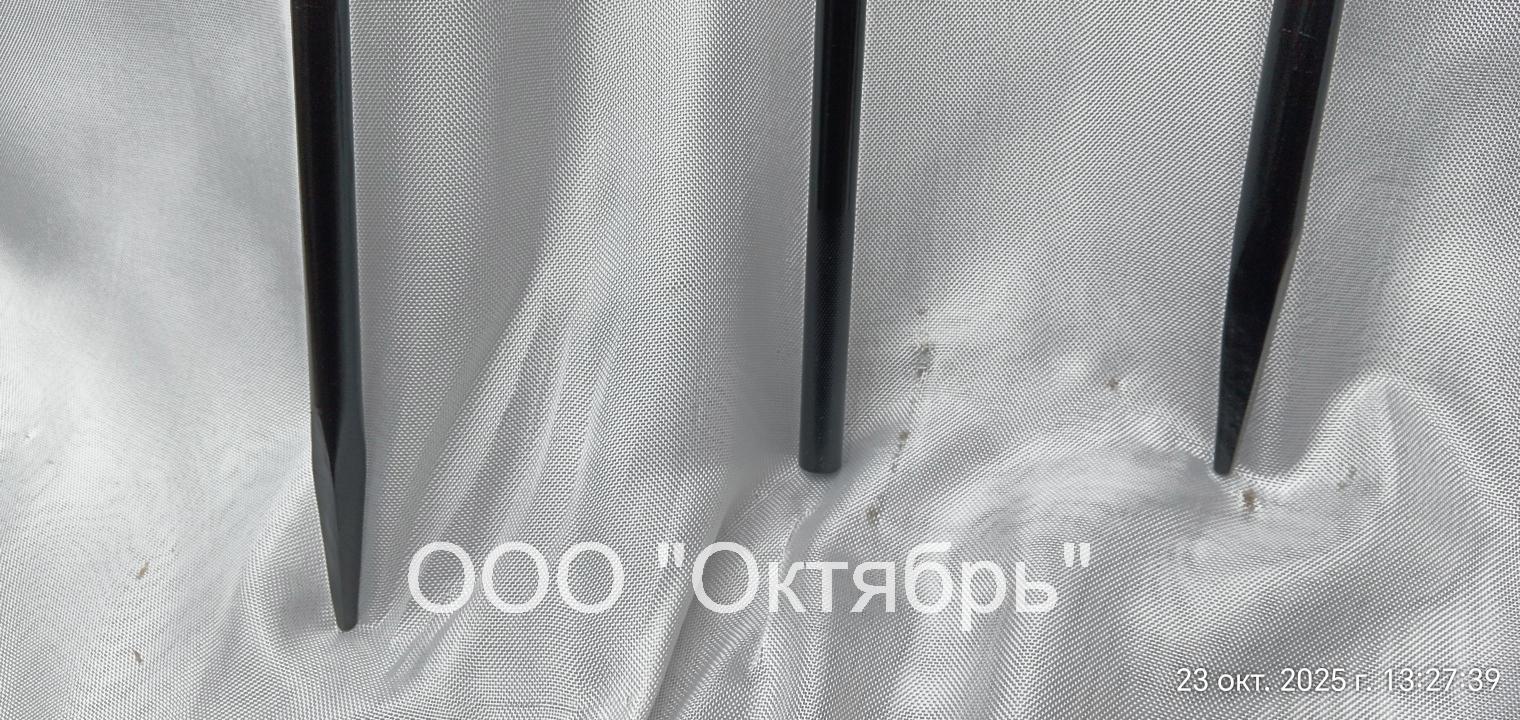

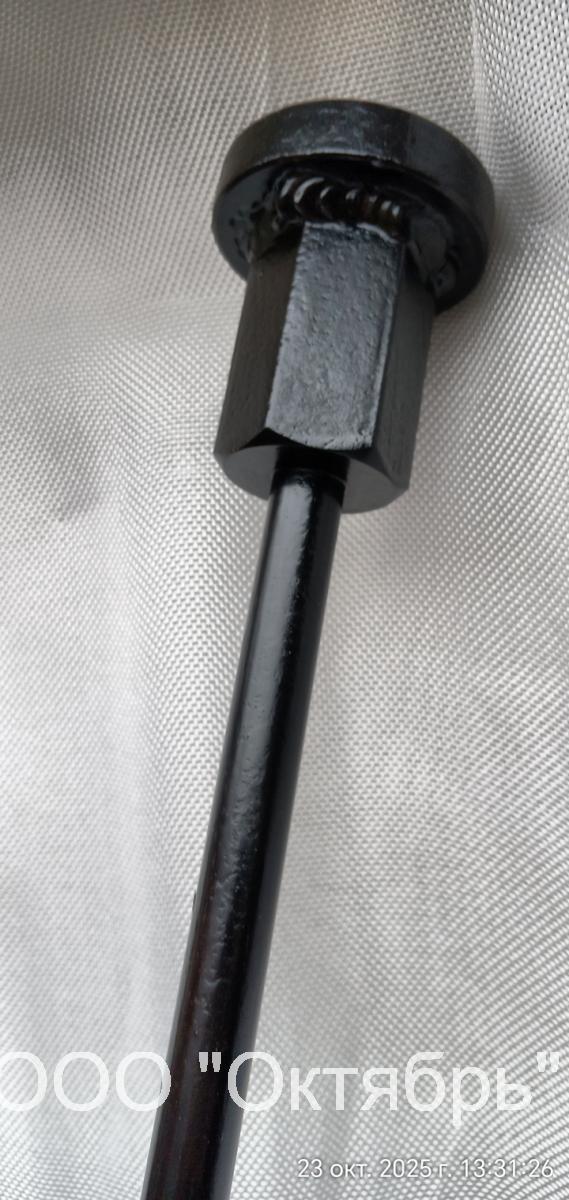

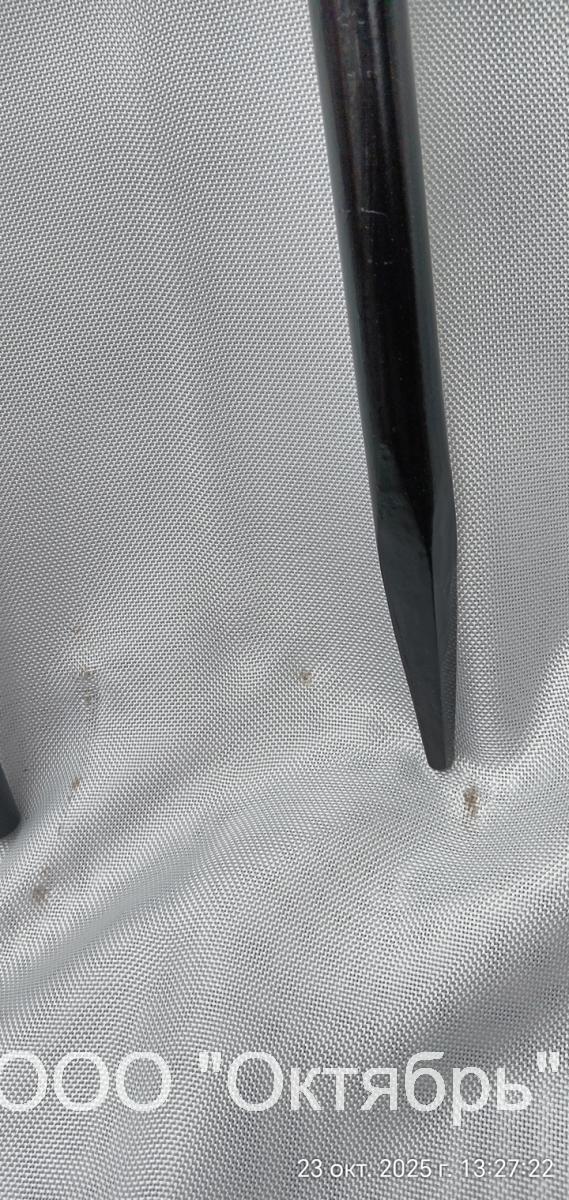

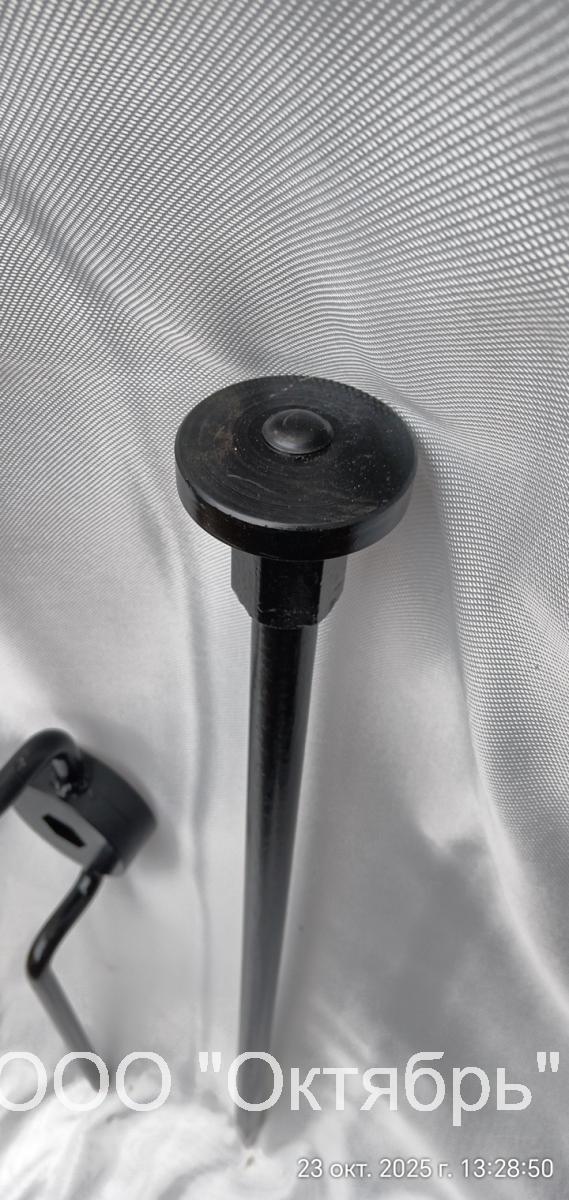

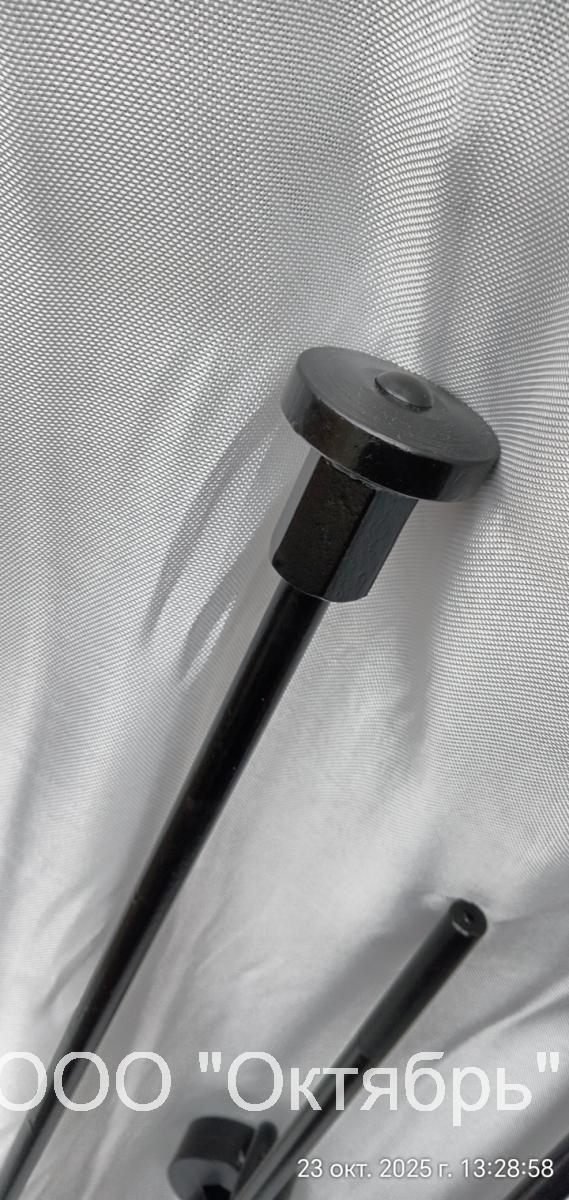

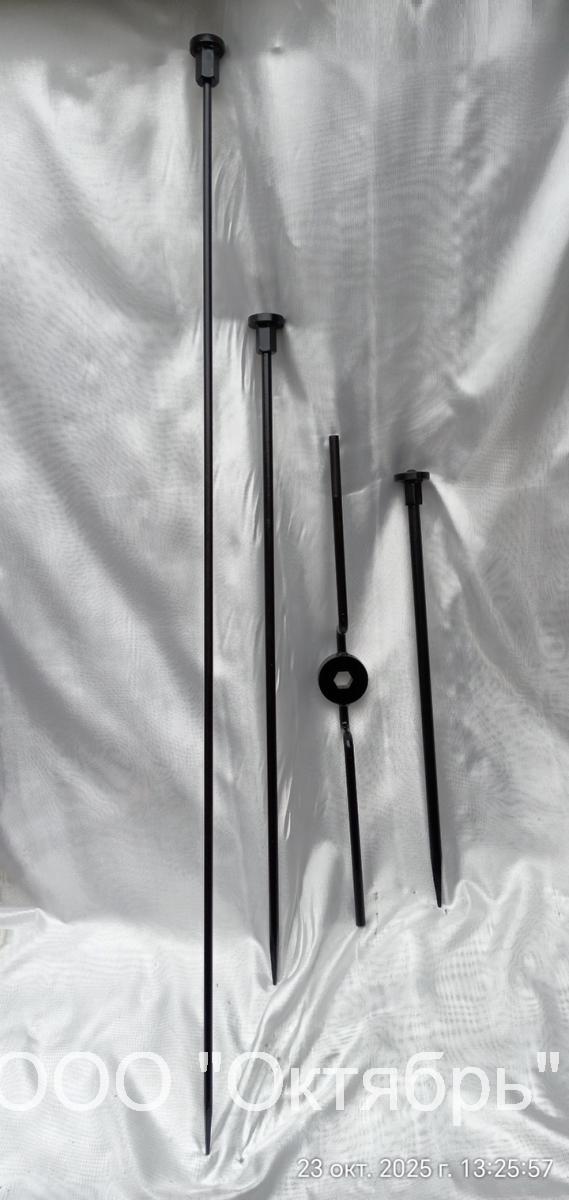

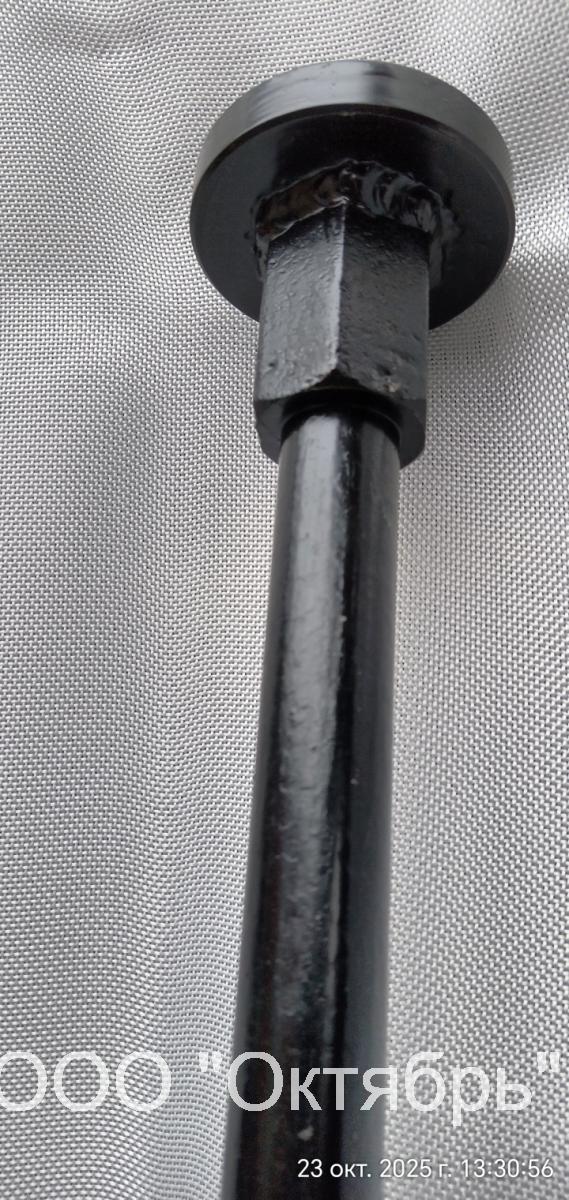

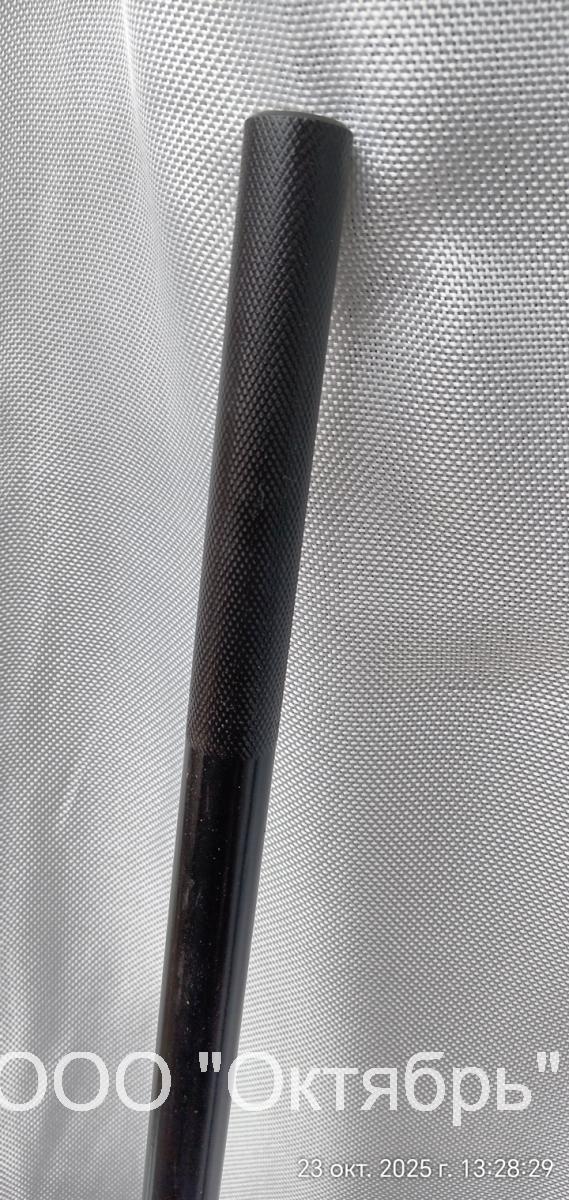

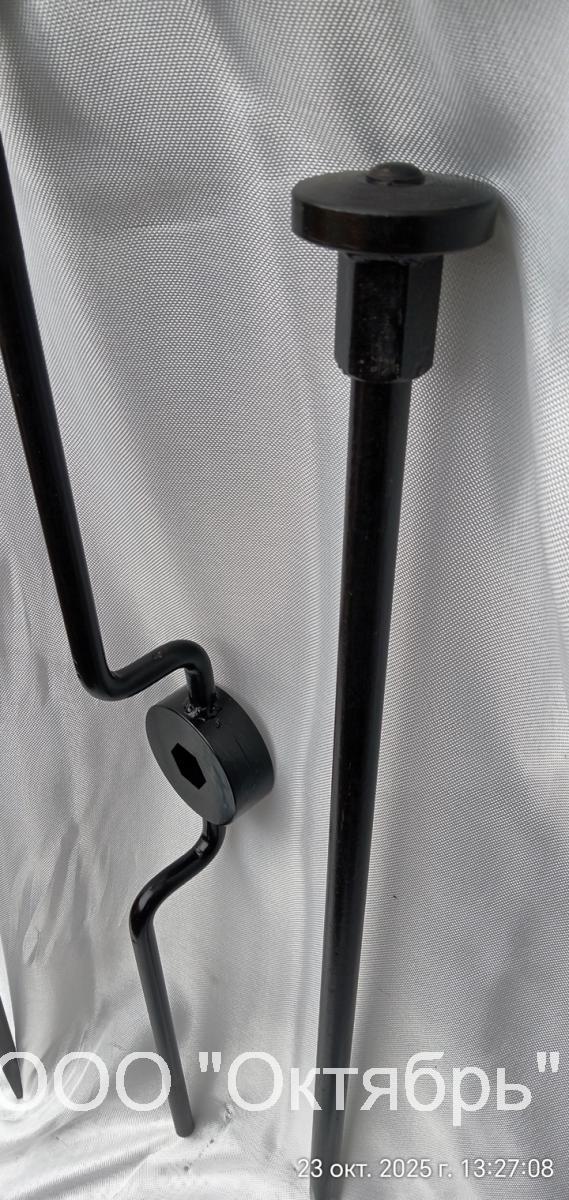

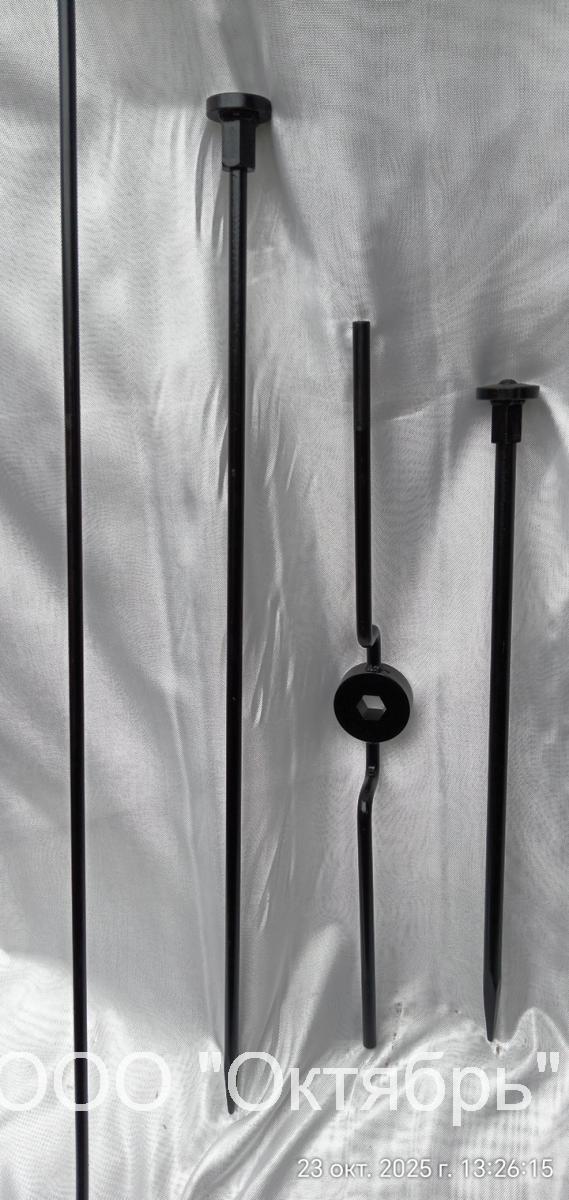

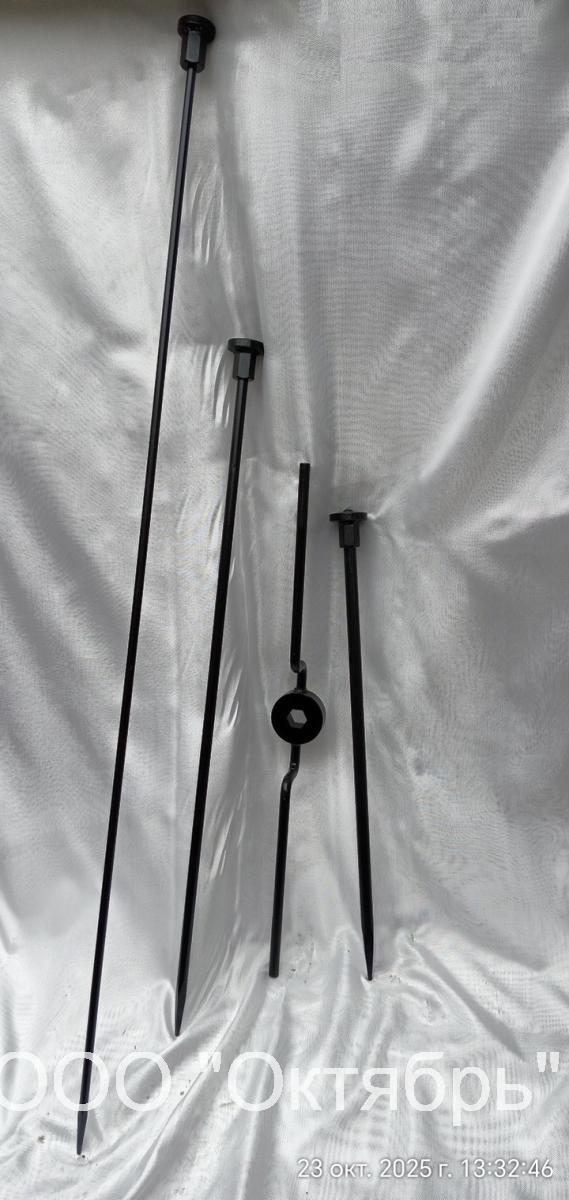

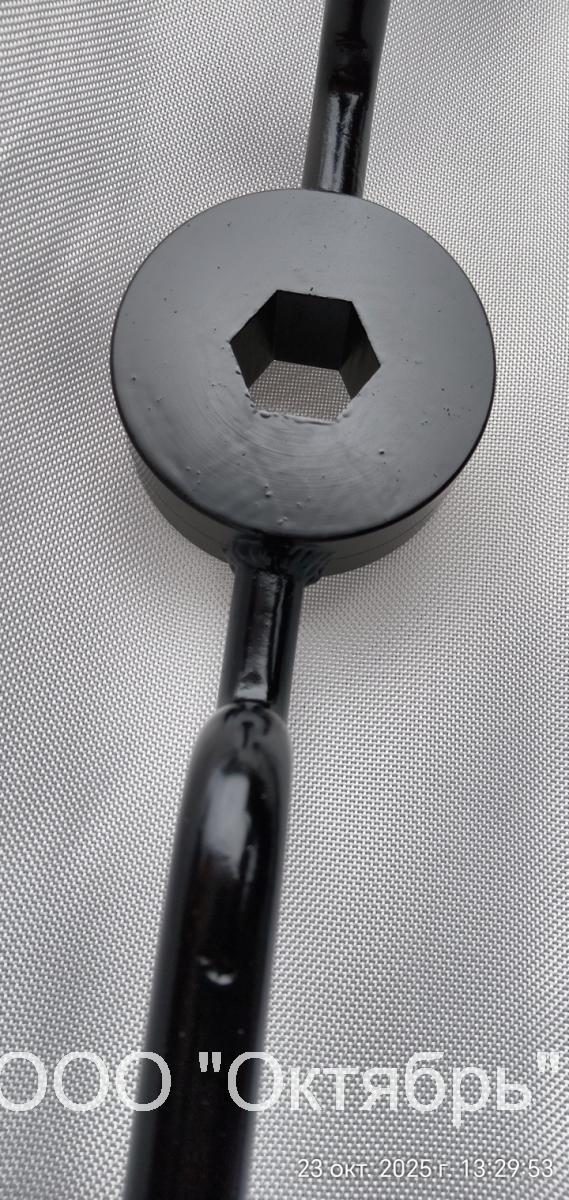

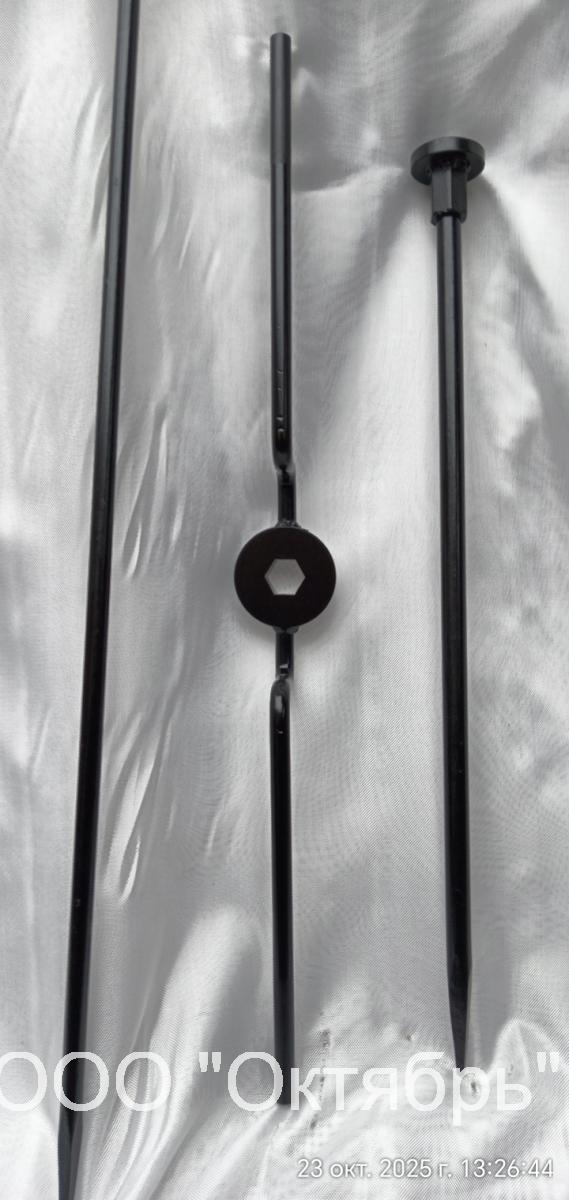

Стержневой инструмент заглубления грунтовых анкеров СИЗА-3.02.01

Применение стержневого инструмента для заглубления грунтовых анкеров решает ряд вопросов при работах по землеустройству, строительству, экологии.

Использование СИЗА-3 обеспечивает подготовку направляющих скважин для установки грунтовых анкеров.

Установка грунтовых анкеров с помощью инструмента СИЗА-3 позволяет обеспечить правильный угол для их заглубления и блокировки.

Установка грунтовых анкеров JLD

Рекомендации содержат информацию о способах и порядке монтажа анкерных свай. Компания ГРАС предлагает 3 модели анкеров легкой серии из алюминиевого сплава. Несущая способность анкеров варьируется от 135 до 1350 кг. Предлагаемые анкера JLD разработаны для применения в любых типах почв. Их конструкция открывает более широкие возможности для монтажа по сравнению с анкерами других производителей. В руководстве будет рассмотрен широкий круг вопросов, касающихся установки анкеров JLD, необходимых инструментов и особых грунтовых условий, что поможет Вам найти информацию по любому возникающему вопросу. Как правило, вы сможете использовать данные анкера JLD в любом месте, где можно забивать сваи или просверливать отверстия.

Принцип работы анкеров JLD

Принцип работы анкера большей частью схож с работой складного пружинного анкерного болта со стопорными крыльями. Одной из наиболее важных характеристик грунтовых анкеров JLD является возможность контрольной проверки во время установки. Операция по блокировке анкера может служить его контрольной проверкой. При вычислении силы, необходимой для блокировки анкера, установщик знает фактическую несущую способность установки.

Грунты

Несущая способность анкера различается в различных классах грунта. Класс грунта не всегда можно определить, даже владея определенной информацией о типе почвы. Например, глинистую породу можно отнести к разным классам в зависимости от плотности, твердости или мягкости породы. Содержание воды также влияет на классификацию. В то же время грунты с низкой прочностью, такие как песок или гравий, также имеют широкий спектр классификации в зависимости от плотности породы.

Существуют различные способы тестирования грунта. В производственных условиях для классификации лучше всего подходят геологические изыскания. Подобные образцы грунта идеальны для детальной классификации, но слишком затратные и требуют времени для обработки результатов тестирования. Как правило, сопротивление при вбивании анкера JLD является хорошим практическим индикатором класса грунта. Жесткое сопротивление обычно приводит к удачной блокировке анкера. Если анкер входит в грунт с заметной легкостью, следовательно, почва мягкая, и необходимо принять меры для обеспечения достаточной несущей способности, например, использовать анкер JLD большего размера. Имейте в виду, что обычная блокировка анкера является подтверждением несущей способности анкера в любом классе грунта.

Анкеры рассчитаны на средние характеристики грунта. Высокая несущая способность характерна для более твердых грунтов, а низкая способность – для мягких грунтов. Классификация необходима в качестве показателя для выбора анкера. Испытание анкера под нагрузкой – это единственный способ определить точную несущую способность каждой установки. Это касается всех видов анкеров, предлагаемых на современном рынке.

Установка

Первый шаг для любой установки – это выбор подходящего для работы анкера. Учитывая предельно допустимую нагрузку добавьте коэффициент прочности 1,5.

Забивка анкера

Анкер JLD можно забивать под любым углом. При использовании оттяжек угол установки должен вплотную совпадать с углом линии оттяжки. Вставьте установочный стержень (толкатель) в корпус анкера. Используйте молоток (кувалду), перфоратор или отбойный гидравлический (пневматический) молоток для забивки анкера на требуемую глубину. Закрыть отверстие образованное погружением анкера, грунтом, чтобы предотвратить попадание воды к анкеру.

Механическая блокировка анкера

После того, как анкер JLD был забит на требуемую глубину, из анкера извлекается установочный стержень (толкатель). Оттяните назад трос анкера (рекомендуется рывками), чтобы установить анкер в перпендикулярное положение (блокировка). Общее правило для обычного грунта: длина оттяжки должна совпадать с длиной анкера. Например: Корпус анкера модели 40DB-1составляет 72 мм. Оттяжка в 65-75 мм повернет анкер в строго перпендикулярное состояние, но возможен выход анкера и набольшую длину (конструктивно анкер начинает блокироваться после зацепления хвостовой части анкера за грунт). Используется несколько способов для блокировки анкера.

Ручной способ

Модели легкой серии анкеров JLD могут быть заблокированы вручную. Проденьте установочный стержень (толкатель) через отверстие троса или обверните трос вокруг толкателя, образовав ручку типа "T". Натяните арматуру, чтобы заблокировать анкер. При ручной блокировке анкера очень полезно правильно выбрать точку приложения силы.

Прикрепление объекта анкеровки к неправильно заблокированному анкеру приведет к значительному смещению анкера до тех пор, пока он не заблокируется автоматически. Не допускайте возникновения подобной ситуации. Неправильная установка и блокировка анкера под неверным углом приведут к рассечению грунта анкерным тросом до тех пор, пока углы не уровняются. Это приведет к ослабеванию оттяжки троса.

Диаметры направляющей скважины твердом грунте для грунтовых анкеров JLD

Использование направляющей скважины может значительно облегчить установку анкеров JLD в твердом грунте. Зачастую направляющая скважина не оказывает значительного влияния на несущую способность анкера. Существует множество применяемых способов бурения направляющих скважин и большое количество производителей соответствующего оборудования. в приведенной ниже таблице указаны рекомендуемые диаметры направляющих скважин и отверстий.

Диаметр направляющей скважины в твердом грунте

Модель        Диаметр

40-DB            20мм

68-DB            32мм

88-DB            50мм
