Паяльник лудильник медный ПЛМ-1Ц-30х70-60.2.15

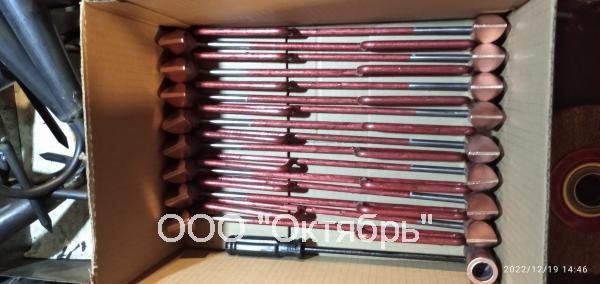

Паяльник лудильник медный ПЛМ-1Ц, цельнометаллический, жаровой, специальный.
Состоит из головки, изготовленной из цельной отливки меди в виде молотка с конусным носиком, насаженной на стальной стержень, который в своём окончании согнут в форме рукоятки.
Диаметр головки 30мм, длина 70мм, конус носовой части 60о, толщина носика не менее 2мм, угол отклонения плоскостей конуса от оси стержня рукоятки 15о. Диаметр стержня рукоятки не менее 7мм и не более 9мм. Материал стержня рукоятки высокоуглеродистая легированная сталь. Длина общая длина паяльника и диаметр стержня рукоятки определяется по специальному назначению.
Паяльник применяется для объёмных работ по пайке, распайке, лужению металлов и сплавов на крупногабаритных изделиях. Используется в промышленных и специальных целях.
Работы по лужение деталей и узлов с конфигурацией различной сложности производится свинцово-оловянистыми припоями с помощью паяльников-лудильников нагреваемых электрическим или жаровым способом. При выполнении данного вида работ лудильщик обязан знать технологию процесса подготовки изделий в работу, свойства флюсов и припоев, технологию процесса лужения. Основой качественной работы при пайке и лужении является правильное регулирование температуры нагрева в соответствии с заданным режимом, подготовка деталей к лужению (обезжиривание перед лужением), травление, мойка и сушка обрабатываемых деталей и узлов после лужения; уход за ваннами лужения, приготовление соответствующих флюсов и припоев.
Соединение жил проводов и кабелей жаровым паяльником называется пайка. С ее помощью возможно соединение жил проводов и кабелей из алюминиевых и медных материалов.
Проведение электромонтажных работ по соединению и оконцеванию электропроводов и кабелей традиционно производится методом пайки. Пайку производят с помощью медных жаровых паяльников ПЛМ разогреваемыхо внешним источником тепла в связи, с чем данные паяльники называются жаровыми. Так же пайка деталей и в целом изделий производится в тех случаях, когда отсутствует возможность применения сварки или опрессовки.
Пайкой расплавленным припоем при помощи медный жаровой паяльник ПЛМ-1 осуществляют соединение жил между собой, между жилой и наконечником. Соединение образуется за счет смачивания паяемого металла припоем и последующей его кристаллизации.
Дополнительный инструмент, необходимый для пайки жил, с помощью паяльника медного жарового конусного ПЛМ-1А и паяльник медный жаровой стаканчиковый ПЛМ-1Б зависит в основном от принятой технологии пайки. При соединении и ответвлении жил непосредственным сплавлением припоя в форме или медной гильзе применяют паяльники медный жаровой конусный ПЛМ-1 и паяльник стаканчиковый ПЛМ-1Б в сочетании с бензиновой паяльной лампой или пропан-бутановой горелкой. Для пайки жил в формах или медных гильзах поливом применяют паяльник медный жаровой стаканчиковый ПЛМ-1Б, емкость короб резервуар для припоя КСМ-25х10х75 и термометр для замера его температуры.
Пайку припоем А осуществляют с предварительным облуживанием жил паяльником ПЛМ и последующим наплавлением припоя непосредственно в форму или наконечник. При облуживании со ступенчатой поверхности удаляется оксидная пленка. Пайку припоями ЦО-12 и ЦА-15 выполняют без предварительного облуживания с поливом расплавленного припоя в форму и одновременным механическим удалением с торцов жил оксидной пленки.
Соединение, ответвление и оконцевание алюминиевых жил непосредственным сплавлением припоя выполняют в определенной последовательности. Сначала с концов жил удаляют изоляцию и пропиточный состав, скругляют секторные жилы и разделывают многопроволочные жилы ступенями по повивам. Далее пламенем горелки прогревают разделанные концы до температуры, близкой к температуре оловянистых припоев, а затем, удаляя оксидную пленку, облуживают ступенчатые повивы. При соединении и ответвлении облуженные паяльником ПЛМ-1А концы жил укладывают в металлические формы, а при оконцевании — в предварительно облуженные наконечники, которые выбирают на одну ступень выше, чем жила. Уплотнения выполняют асбестовым шнуром, препятствующим вытеканию припоя. Пайку медными жаровыми конусными паяльниками ПЛМ-1А и медными жаровыми стаканчиковыми паяльниками ПЛМ-1Б производят припоем "А" который поставляется на рынок в виде стержней различного диаметра. После остывания места пайки снимается форма, и спиливаются неровности припоя.
Основным условием качественной пайки алюминиевых и медных жил с применением паяльников медных жаровых молотковых ПЛМ-1А и паяльников медных жаровых стаканчиковых ПЛМ-1Б является соблюдение технологических требований при выполнении паяльных работ, при этом особое внимание следует уделять подготовке спаиваемых деталей и поддержанию температурного режима пайки.
