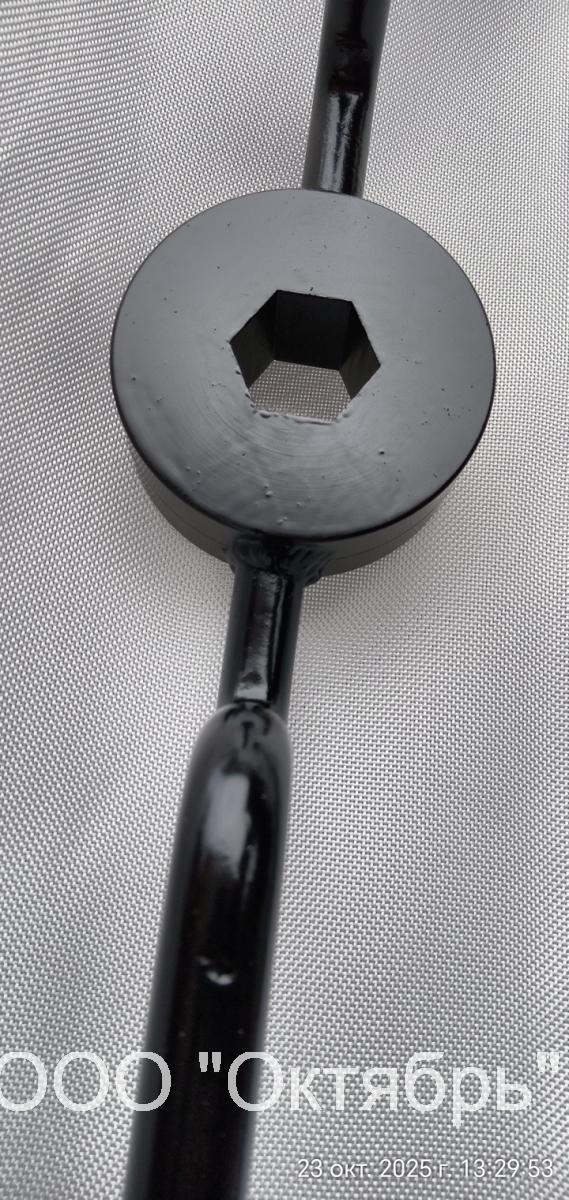

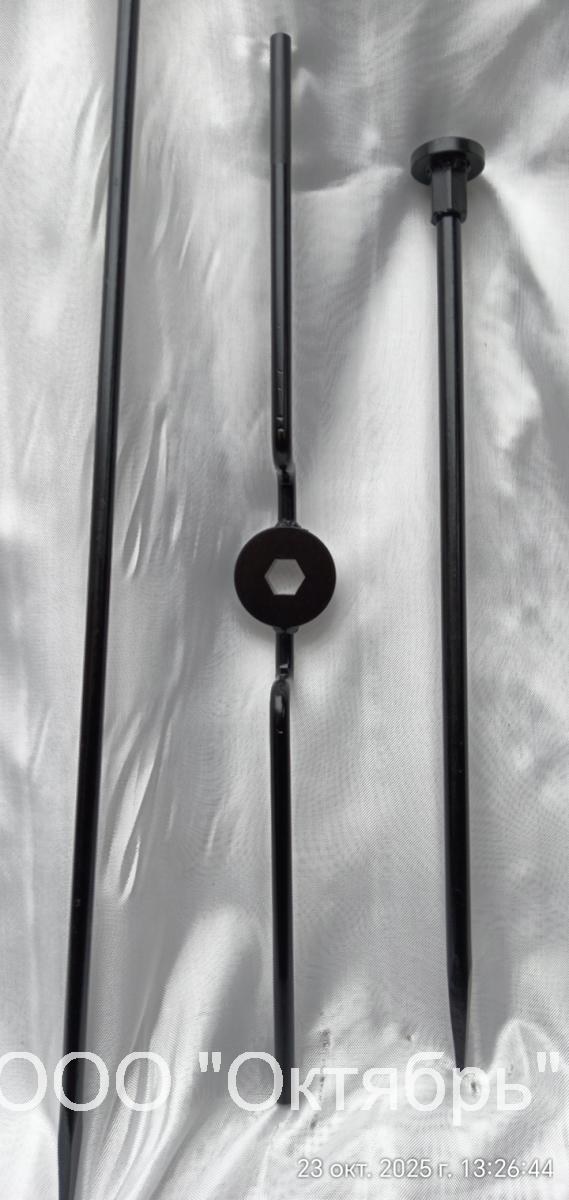

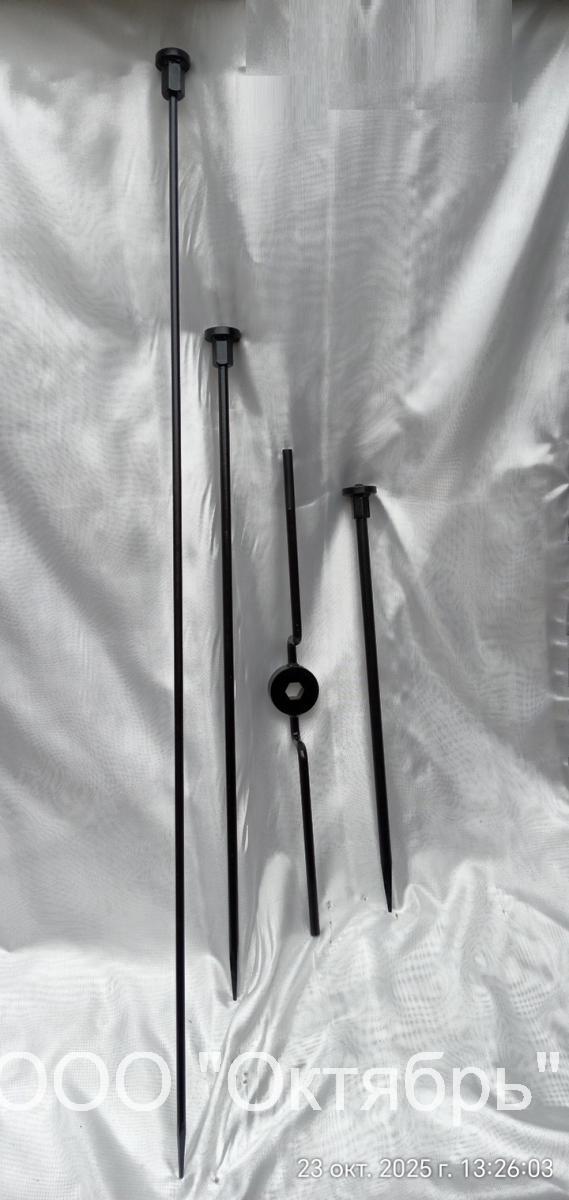

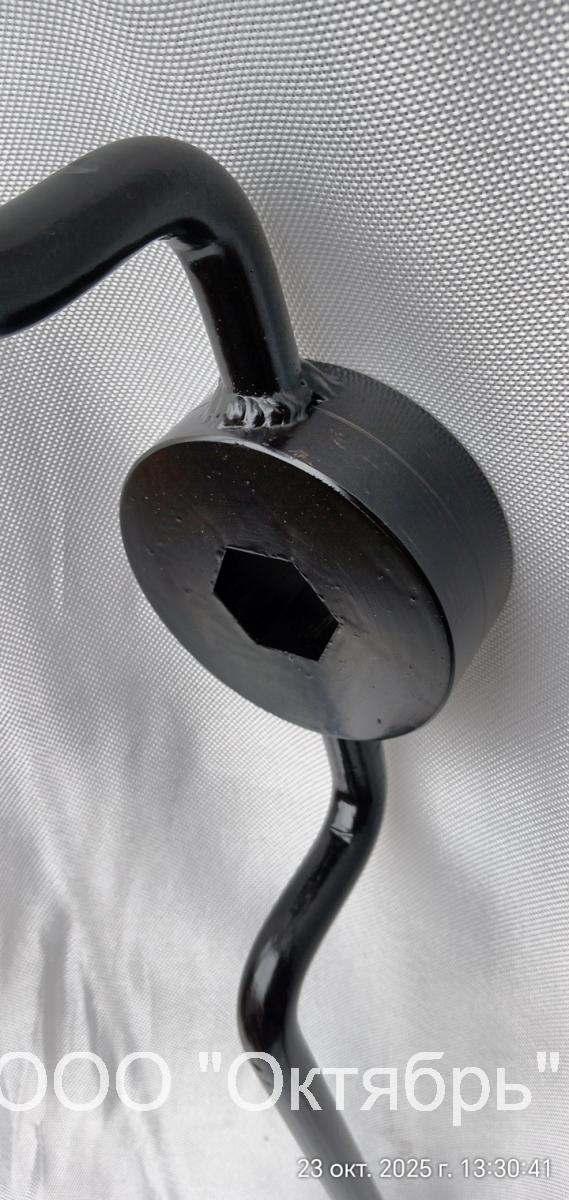

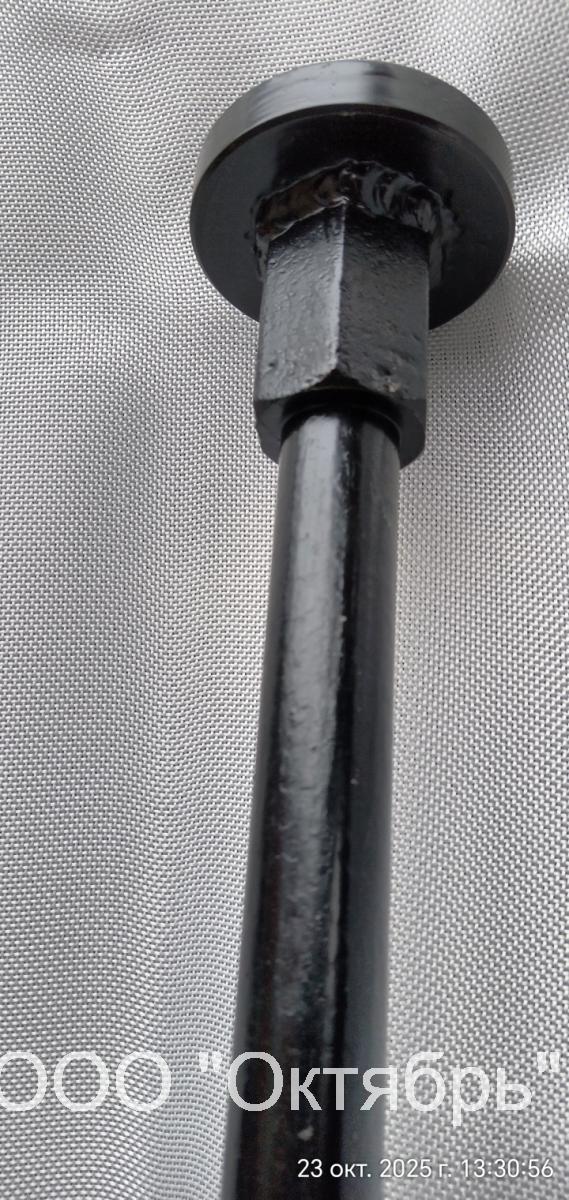

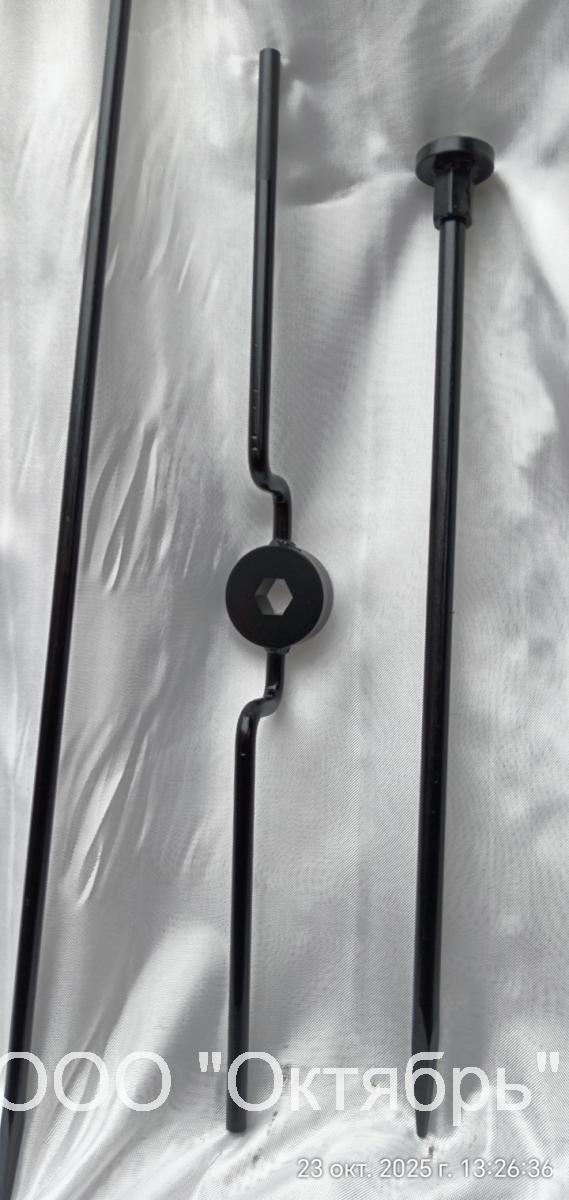

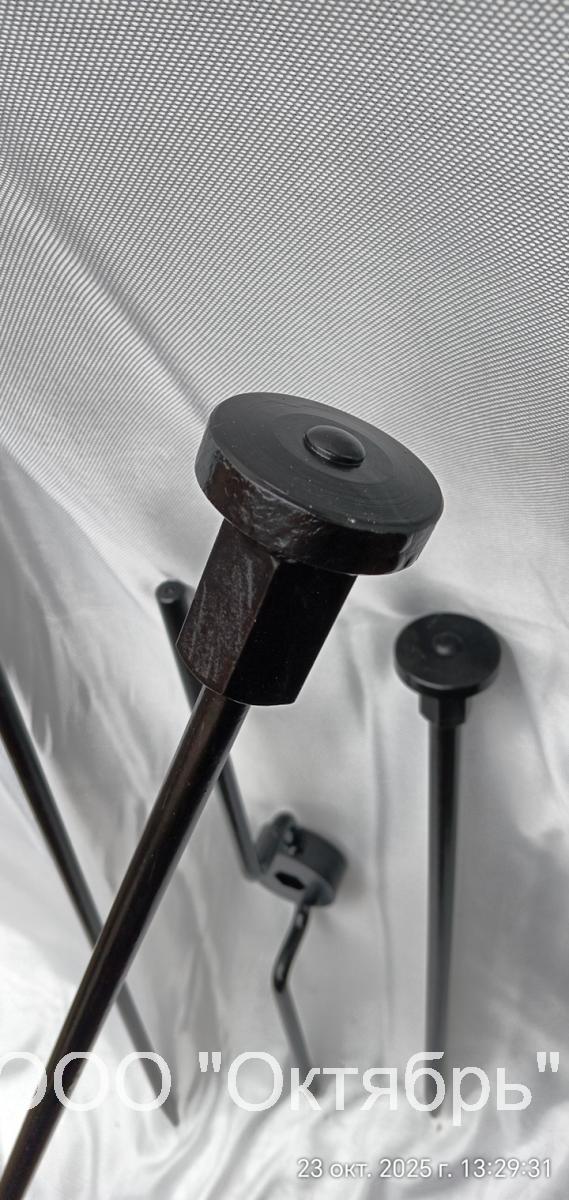

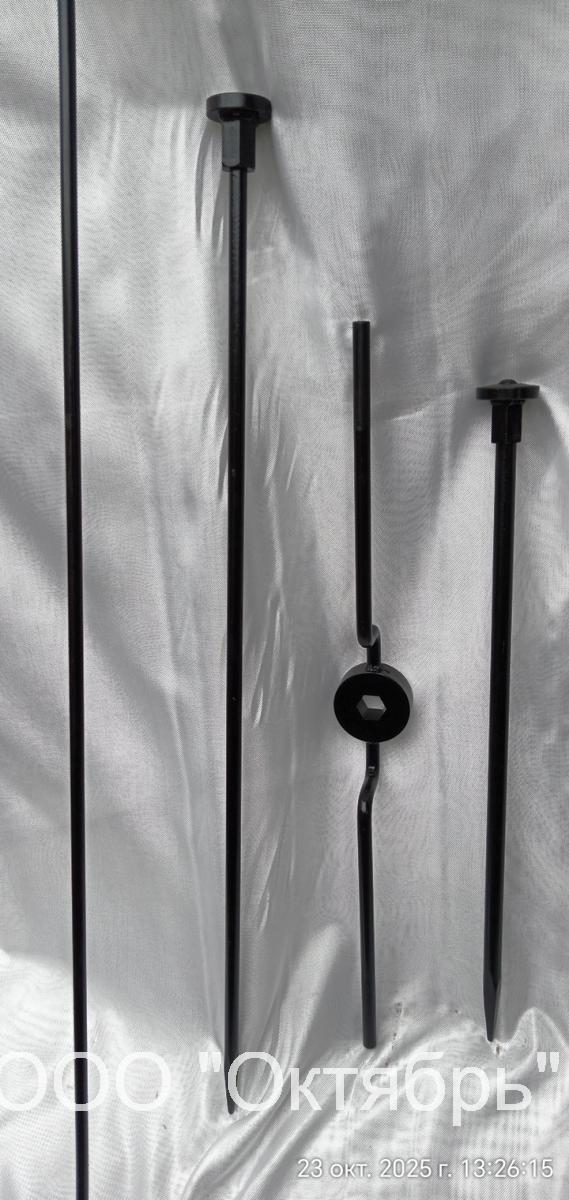

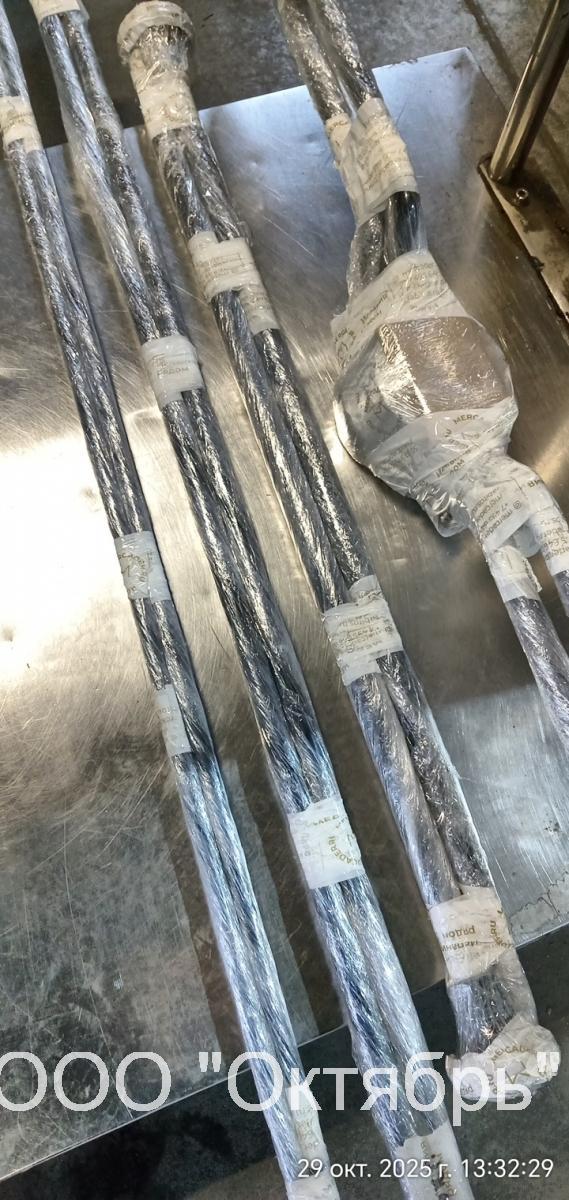

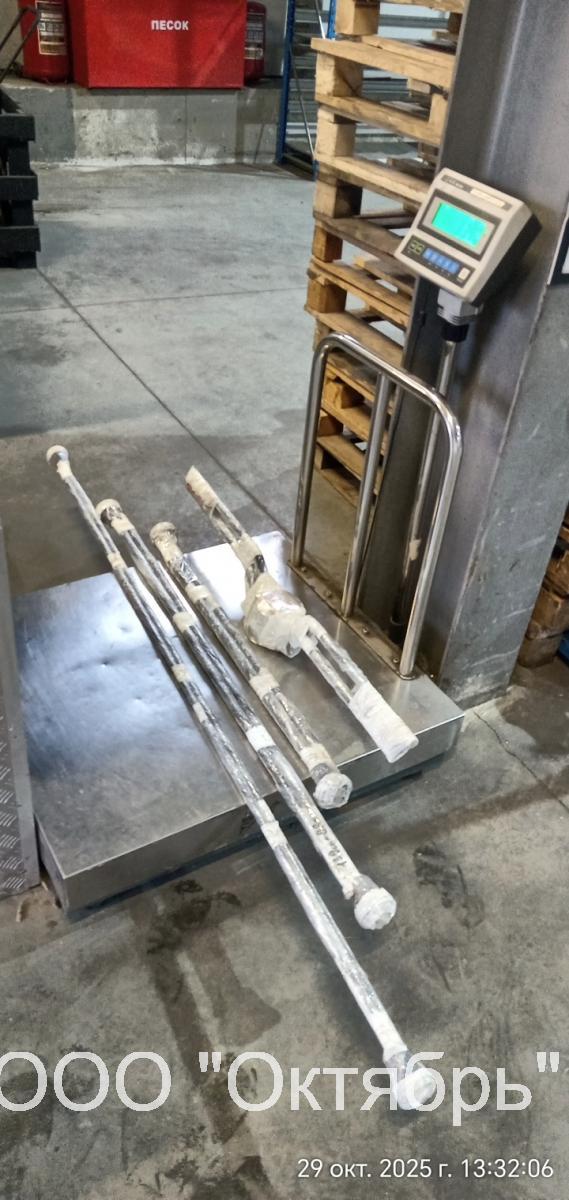

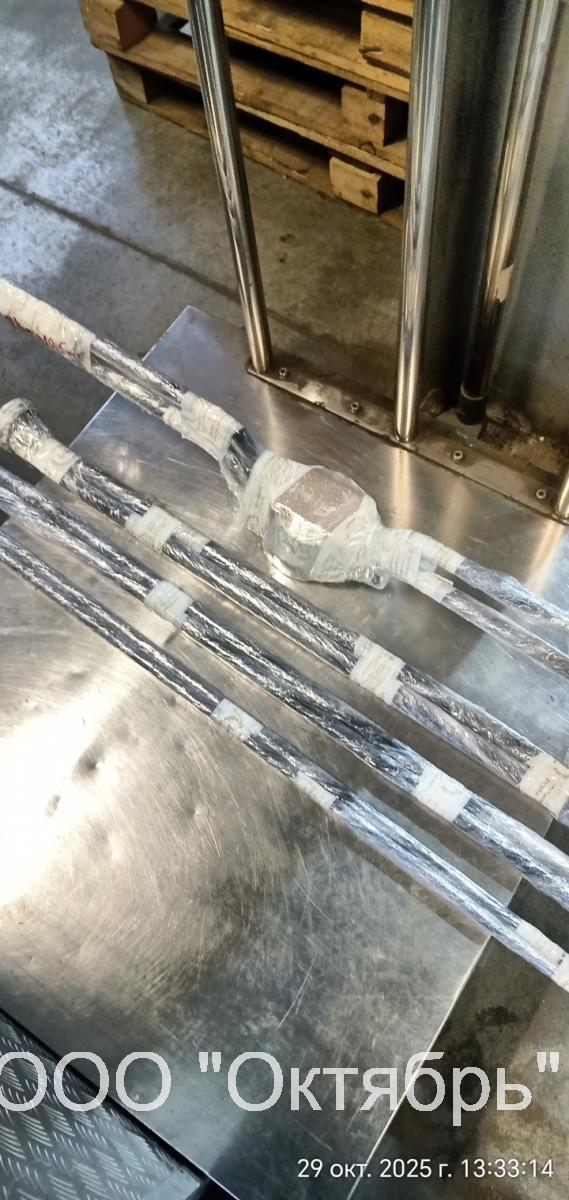

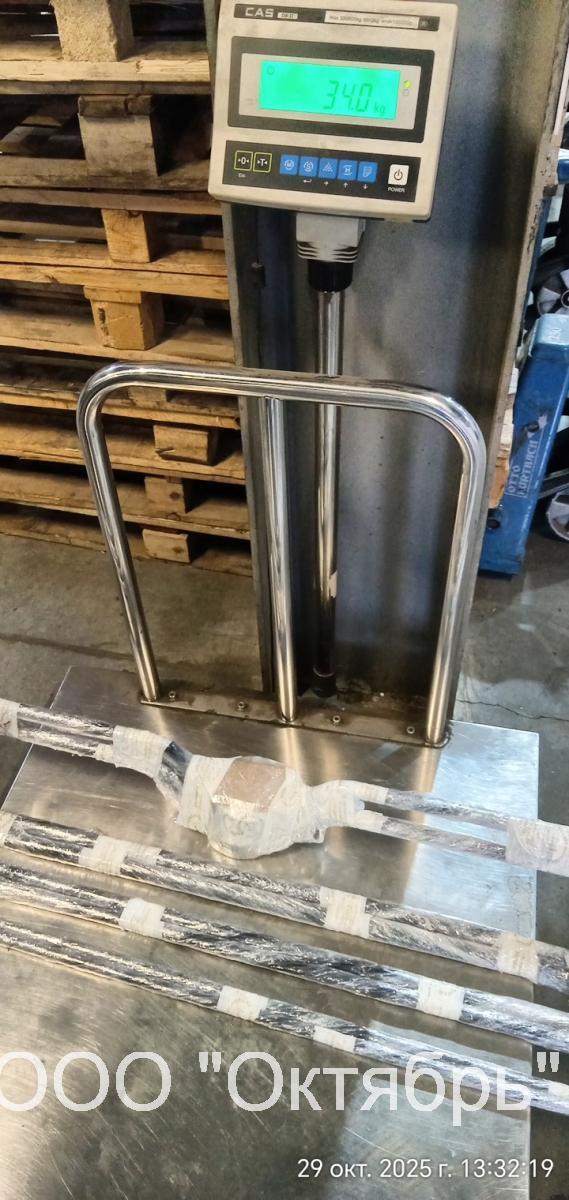

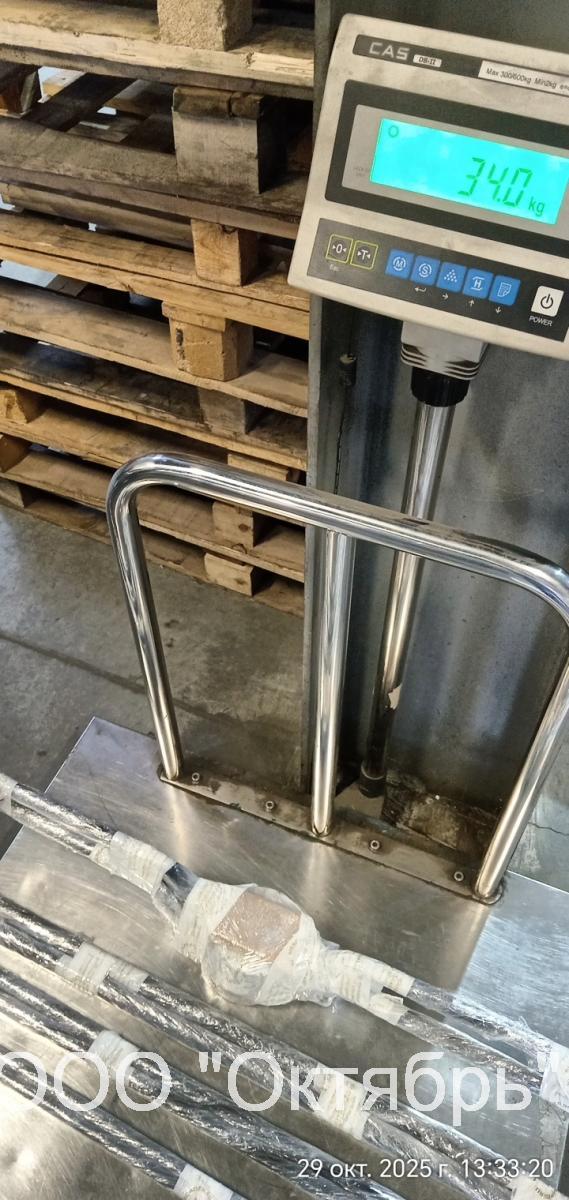

Штыревой инструмент определения газо-гидро прорыва ШИГО-3.02.01

Применение штыревого инструмента определения газо-гидро прорыва решает ряд вопросов при работах по определению прорывов газов и жидкостей  в подземных коммуникационных сооружениях.

Использование ШИГО-3 обеспечивает подготовку направляющих скважин для работы газоанализаторов-течеискателей метана и визуального выявления прорывов жедкостей.

Подготовка скважин шурфов с помощью инструмента ШИГО-3 позволяет обеспечить оперативный поиск и определение подземного газогидро прорыва.

Выполнение указанных работ следует производить в соответствии с требованиями РД 153-39.0-072-01 РУКОВОДЯЩИЙ ДОКУМЕНТ «ТЕХНИЧЕСКАЯ ИНСТРУКЦИЯ ПО ПРОВЕДЕНИЮ ГЕОФИЗИЧЕСКИХ ИССЛЕДОВАНИЙ И РАБОТ ПРИБОРАМИ НА КАБЕЛЕ В НЕФТЯНЫХ И ГАЗОВЫХ СКВАЖИНАХ»

АВАРИИ С УТЕЧКОЙ ГАЗА

Многие природные газы являются источниками опасности для человека. Однако наиболее опасными являются метан (городской магистральный газ) и сжиженный нефтяной газ (в баллонах), используемые в быту. При утечке они вызывают удушье, отравление и способны привести к взрыву, поэтому необходимо знать и неукоснительно соблюдать правила пользования газовыми приборами, колонками, печами и ухода за ними.

ПОИСК УТЕЧКИ

Поиск утечки под землей

Трубопроводный транспорт является самым старым способом доставки жидких и газообразных веществ перерабатывающим предприятиям и различным потребителям. Эти инженерные сети представляют собой сложнейшие системы магистральных участков, насосных станций, хранилищ и целой инфраструктуры, обслуживающей их. Аварии на отдельных отрезках могут привести к непоправимому экологическому и экономическому урону, поэтому любые утечки должны быть локализованы и устранены в самые кратчайшие сроки.

Сегодня трубопроводы используются для перекачки углеводородного сырья (нефть, газ и продукты их переработки), воды (питьевой и технической) и даже полезных ископаемых. Протечки на нефтепроводах приводят к масштабным загрязнениям окружающей среды, разрывы газопроводов с последующим воспламенением сырья могут вывести из строя всю магистраль, из-за чего снабжение потребителей необходимым топливом может прекратиться на неопределенный срок. Протечки на водопроводах приводят к падению давления в системе, в результате чего начинаются перебои со снабжением питьевой водой.

Все снабжающие и транспортные компании согласно действующему регламенту обязаны содержать трубопроводы в технически исправном состоянии. А в случае возникновения утечек предпринимать все меры, чтобы как можно быстрее их обнаружить и устранить.

ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЯ ЗАГАЗОВАННОСТИ И УТЕЧЕК ГАЗА

Для количественного определения наличия газов в окружающем воздухе применяют газоанализаторы и газосигнализаторы.

Для определения концентрации горючего газа, как правило, служат переносные газоиндикаторы типа ПГФ-2м1 и шахтные газоанализаторы-интерферометры типов ШИ-3, ШИ-5, ШИ-10.

Газоанализаторы типа ШИ могут использоваться для определения концентрации в воздухе пропанобутановой смеси. Для этого в приборе, отградуированном на метан, нужно полученное на шкале значение разделить на коэффициент 5,8.

Для постоянного автоматического контроля загазованности воздуха применяют газосигнализаторы типов СШ-2, СВК-ЗМ-1, СТХ, «Пропан»; СВИ, перекосной сигнализатор утечек газа СУГ-1У35 и др. Эти приборы при появлении в воздухе определенной концентрации газа включают звуковой или световой сигнал либо электрическую схему безопасности (вентиляции, отключения подачи газа и др.).

Наряду с переносными приборами, применяемыми в оперативной работе газовых служб, в эксплуатационной деятельности газовых хозяйств широко используют высокочувствительные газоиндикаторы типов ВГИ-2, «Тестер-СНч», «Универсал», «Вариотек» и др.

Газоискатель ВГИ-2 предназначен для определения мест утечек газа на подземных газопроводах, а также у фланцевых и резьбовых соединений наружных и внутренних газопроводов. Приборы рассчитаны для работы на открытом воздухе при температуре —20...40 °С. Шкала прибора имеет два переключаемых предела измерения, об. % по метану: 0..Д2 и 0...2. Газоискатель имеет обыкновенное невзрывозащищенное исполнение, поэтому для анализа среды в колодцах, подвалах, помещениях в них необходимо вводить только пробоотборный шланг, а сам прибор располагать за пределами загазованной зоны.

Газоанализатор типа «Универсал» предназначен для обнаружения мест утечек газа из подземных газопроводов без вскрытий грунта. Пределы измерения составляют, об. % по метану: О..Д001; 0..Д05; 0..Д01; 0...0.05; 0..Д1; 0..Д5. Прибор имеет обычное исполнение и может быть использован для отыскания утечек на подземных и внутренних газопроводах.

СПОСОБЫ ОБНАРУЖУНИЯ

Даже при наличии актуальных планов и схем расположения трубопроводов, оборудования для мониторинга работы трубопроводов и различных измерительных устройств оперативно обнаружить незначительную утечку крайне сложно. Большинство трубопроводов прокладываются под землей, ниже уровня промерзания грунта, поэтому первые выводы о появлении аварийного участка делают как правило после выявления несоответствий в показаниях приборов расхода и учета. Исключения в данной ситуации составляют магистральные трубопроводы газа и нефти – на них устанавливается множество различных датчиков, которые способны выявлять практически любые аномалии и нарушения в работе транспортной системы. Но как показывает статистика, в России благодаря несанкционированным врезкам происходит хищение до 10% всей транспортируемой нефти, что доказывает невысокую эффективность этих средств контроля.

Трубопроводы подразделяются не только по транспортируемым веществам и материалам, но и по назначению. Они могут быть магистральными, распределительными, технологическими, коммунально-сетевыми. В зависимости от назначения к ним предъявляются свои требования, поэтому трубы для них изготавливаются из различных материалов – бетона, стали, чугуна, полимерных и композитных материалов. Такое разнообразие существенно осложняет поиск утечек на инженерных сетях, так как для начала необходимо найти саму трубу.

Сегодня на различных трубопроводах (в зависимости от классификации по роду транспортируемых веществ) применяют специализированное поисковое оборудование:

Водопровод, канализация и теплосети

Водопровод, канализация и теплосети. Для поиска протечек на данных инженерных сетях применяют акустические течеискатели и корреляционные приборы. Это оборудование использует виброакустические сигналы чтобы выявить свищи в напорных системах. Участки прорыва теплосетей и магистралей горячего водоснабжения также можно определить тепловизором, но только при незначительной глубине залегания.

Трещины и пробоины в подземных газопроводах

Трещины и пробоины в подземных газопроводах можно обнаружить газоанализатором. Данное оборудование способно выявить даже незначительное содержание искомого газа в воздушной среде. По мере возрастания концентрации обнаруживается место утечки.

Аварии на нефтепроводах

Аварии на нефтепроводах (бензопроводах, мазутопроводах) обнаруживаются быстрее всего – эти продукты стремительно выходят на поверхность и образуют обильные участки загрязнения с характерным резким запахом. Но если нефтепровод залегает на значительной глубине, а на поверхности имеется бетонное (асфальтобетонное) покрытие, то обнаружить протечку можно при помощи георадиолокации.

Георадарное зондирование является самым универсальным способом обнаружения подземных течей – он работает с любыми трубами (независимо от материала их изготовления) и способен безошибочно определить место утечки любой жидкости.

Обнаружение участка протечки трубы с помощью георадара

Георадар представляет собой разновидность радиолокатора, который сканирует среду при помощи коротких электромагнитных импульсов. В отличие от длинных волн, излучаемых антеннами РЛС, короткие обладают значительно большей проникающей способностью, благодаря чему становится возможным обследовать грунты, скальные породы и даже армированный бетон.

У прибора имеются сменные антенные блоки, которые работают в различных диапазонах частот, благодаря чему можно увеличить глубину зондирования или повысить разрешающую способность (качество) сканирования верхних разделов. Геолокация способна выявить любые неоднородности и отдельные включения в средах, потому как различные материалы и вещества обладают собственными электрофизическими свойствами. Это дает возможность выделить отдельные слои, такие как асфальт, грунт, песчано-гравийная смесь и прочие. Имея представление о срезе, можно искать неоднородности под дорогами и бетонированными площадками. Диэлектрическая проницаемость воды значительно выше чем у сухого грунта, поэтому сигнал в них распространяется значительно медленнее. Такая область на радарограмме имеет особый контраст, так что обнаружить утечку возле трубы не составит трудности.

КАК ДЕЙСТВОВАТЬ ПРИ ПОЖАРЕ И ВЗРЫВЕ

При обнаружении возгорания реагируйте на пожар быстро, используя все доступные способы для тушения огня (песок, воду, огнетушители и т.д.). Если потушить огонь в кратчайшее время невозможно, вызовите пожарную охрану предприятия (при ее наличии) или города (по телефону 01).

При эвакуации горящие помещения и задымленные места проходите быстро, задержав дыхание, защитив нос и рот влажной плотной тканью. В сильно задымленном помещении передвигайтесь ползком или пригнувшись – в прилегающем к полу пространстве чистый воздух сохраняется дольше.

Отыскивая пострадавших, окликните их. Если на человеке загорелась одежда, помогите сбросить ее либо набросьте на горящего любое покрывало и плотно прижмите. Если доступ воздуха ограничен, горение быстро прекратиться. Не давайте человеку с горящей одеждой бежать.

Не подходите к взрывоопасным предметам и не трогайте их. При угрозе взрыва ложитесь на живот, защищая голову руками, дальше от окон, застекленных дверей, проходов, лестниц. Если произошел взрыв, примите меры к недопущению пожара и паники, окажите первую медицинскую помощь пострадавшим.

При повреждении здания пожаром или взрывом входите в него осторожно, убедившись в него осторожно, убедившись в отсутствии значительных повреждений перекрытий, стен, линий электро-, газо- и водоснабжения, утечек газа, очагов пожара.

Если Вы проживаете вблизи взрывоопасного объекта, будьте внимательны. Сирены и прерывистые гудки предприятий (транспортных средств) означают сигнал «Внимание всем!». Услышав его, немедленно включите громкоговоритель, радиоприемник или телевизор. Прослушайте информационное сообщение о чрезвычайной ситуации и действуйте согласно указаниям территориального ГОЧС.

КОМПЛЕКТАЦИЯ

Диаметр направляющей скважины в твердом грунте

Модель        Диаметр

до 25мм
